随着AI服务器、汽车电子等下游市场的爆发，PCB（印制电路板）行业正经历着前所未有的结构性变革。一方面，高多层、高频高速等高端产品需求激增；另一方面，低端赛道竞争白热化，利润空间被极限压缩。在这样极度“内卷”的市场环境下，粗放式的生产管理已无法生存，向每一个生产环节要效益、抠成本，成为所有PCB制造企业突围的必经之路。而在自动化上料环节，双张重叠问题正是长期吞噬企业利润的“隐形杀手”。

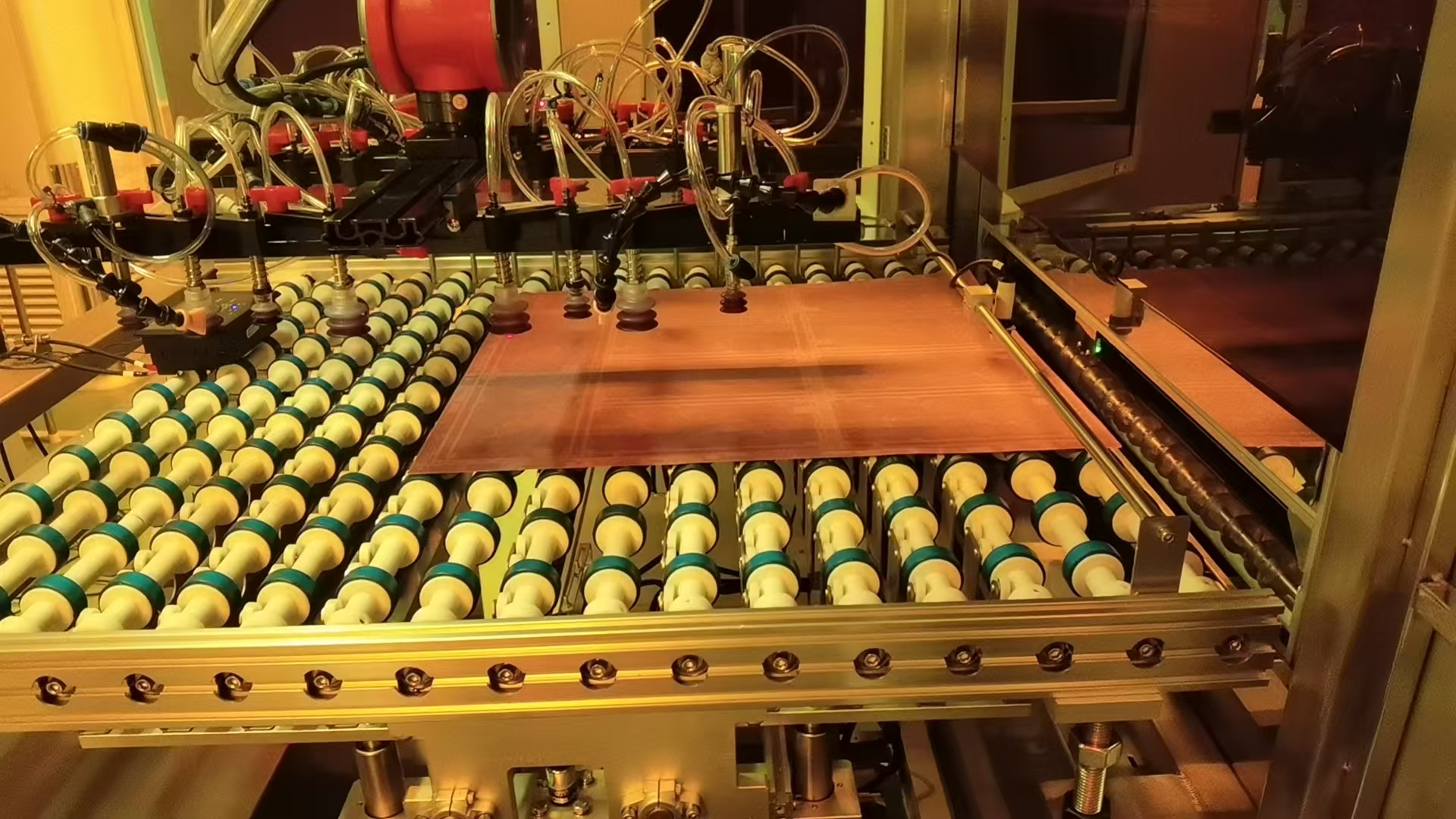

在PCB板的自动上料和放板过程中，受静电、板材表面光滑度或设备吸盘压力影响，双张或多张重叠上料的情况时有发生。这种看似偶发的失误，一旦流入后续工序，将引发灾难性的连锁反应。首先，叠料进入冲压或钻孔工位，极易导致卡模、爆模等严重生产事故，不仅造成高昂的模具维修费用，还会导致整条产线长时间停机调试。其次，重叠的板材会导致加工深度和定位偏移，引发虚焊、孔位偏差等批量质量缺陷，造成大量昂贵基材和覆铜板的直接报废。此外，为了处理这些不良品和停机故障，企业不得不投入大量额外的人力进行返工与巡检，隐性成本居高不下。
面对这一痛点，引入高精度的双张重叠检测系统进行产线改良，已成为头部企业实现降本增效的破局利器。现代双张检测器采用非接触式的电磁感应或超声波技术，能够在毫秒级时间内精准识别板材的单双张状态。这种改良方案的优势是全方位的：第一，它实现了“风险前置截断”，在物料进入加工区前就精准拦截异常，从根源上保护了昂贵的模具和设备；第二，非接触式检测彻底杜绝了对PCB板面造成划痕或压痕的风险，保障了产品的外观与电气性能；第三，设备具备极高的响应速度，能够完美匹配现代高速自动化产线的节拍，且支持一键切换参数，大幅提升了柔性生产的效率。
在微利时代，PCB企业的核心竞争力不仅在于技术研发，更在于极致的精益制造能力。通过在自动上料环节部署双张重叠检测系统，企业不仅能大幅减少废料损耗、降低模具维修成本，更能显著提升整体良品率与产线稼动率。这种由点及面的设备改良，正在帮助越来越多的PCB企业摆脱低效内耗，将节省下来的每一分成本转化为实实在在的净利润，从而在激烈的市场洗牌中构筑起坚实的护城河。
