安装和接线

1、安装主机和传感器探头

①主机安装在电柜或是方便人员操作的地方。

②传感器探头端距离按要求（探头安装附录）安装固定，确保生产工作时不会发生偏移。

• 接线说明

①电源DC 24v接线

DC 24v电源线接主机的电源输入端口。

②外控接线说明（选项）

“公共”和“采样”端触点用继电器控制接通，等同“采样”按键功能  。

③公共和AO：模拟量输出接线端口

④传感器接线

两个传感器的连接线端号码与主机接线端口号码对应接好。

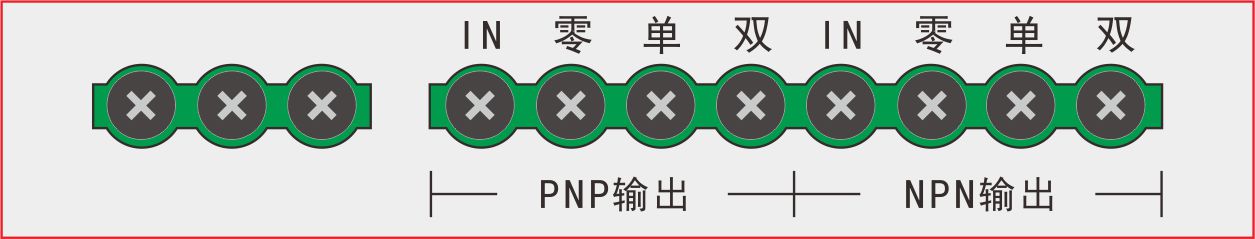

⑤信号输出 （NPN 0V和PNP 24v）接线

NPN：PLC的0 V接入IN，零张、单张、双张信号分别接回PLC的信号输入端口。

PNP：PLC的24V接入IN，零张、单张、双张信号分别接回PLC的信号输入端口。

信号根据实际需要选择合适的输出。

注：如果主机和PLC用同一个电源，NPN可不用接IN，零、单、双可直接接到PLC。
